PROJECT NOTES / 医学影像 · 三维可视化
神外血管重建系统
把三维结构与源影像放在同一个工作台
从 MRI 与分割标签出发，将三维表面、源切片、剖切控制和自主标注连接起来，让空间中的一个点回到影像中的对应位置。
ReactTypeScriptvtk.jsFastAPISimpleITKSQLite
01 / THE WORKFLOW
从使用路径开始

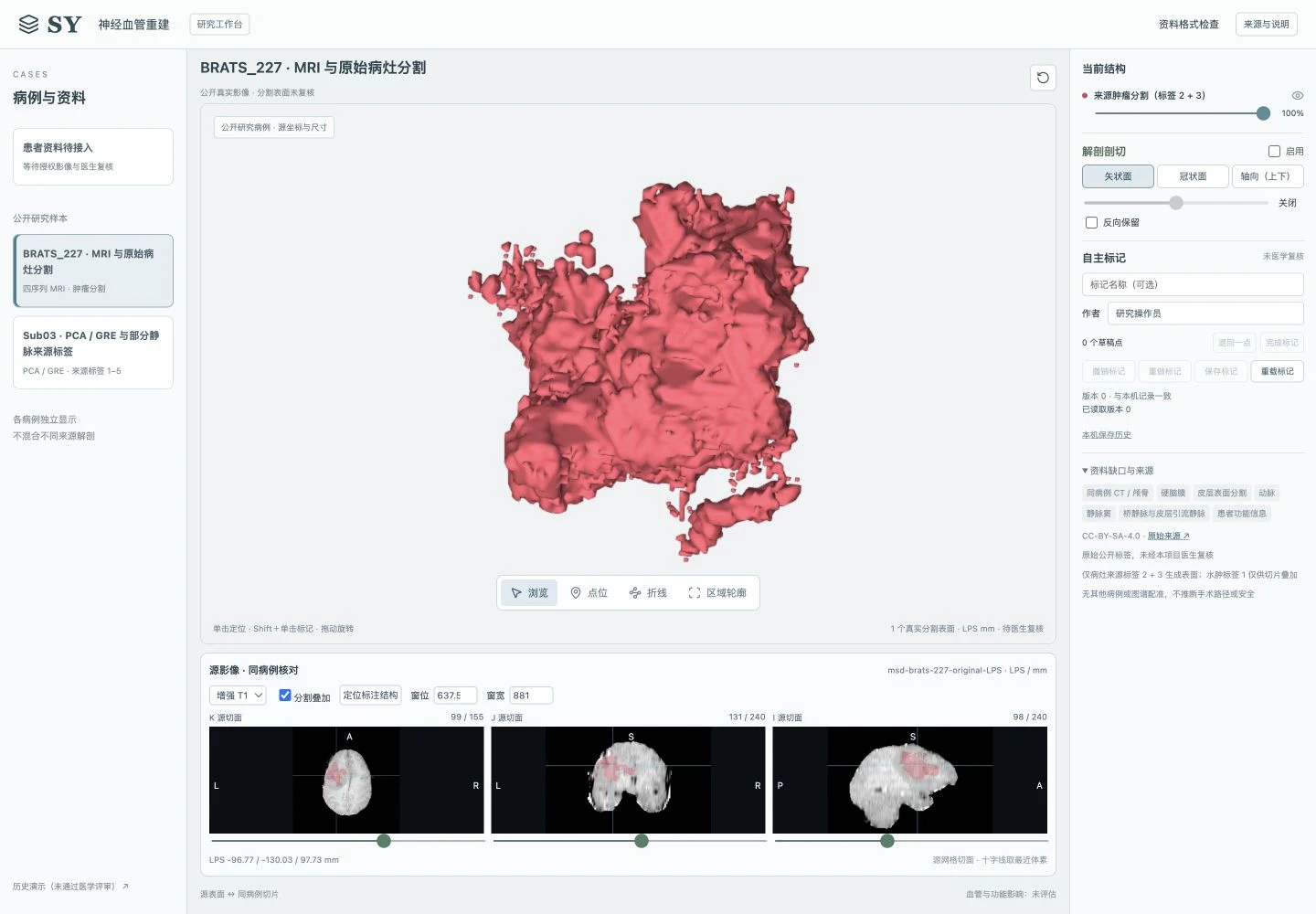

三维模型能帮助理解结构的空间关系，但研究者仍需要回到源影像核对。神外血管重建系统将病例选择、三维查看、源切片和标记组织在同一屏中：左侧选择资料，中间查看结构及切片，右侧控制显示并管理标注。
- 01选择同一来源病例
- 02查看分割表面
- 03点选联动源切片
- 04记录自主标注
02 / INTERFACE & INTERACTION
界面如何承接任务
01
从一个表面点，定位到三张切片
点击三维分割表面后，工作台将选中位置转换为病例坐标，联动下方三个源切面。切片支持序列选择、窗宽窗位调整和分割叠加，三维观察与二维核对共享同一位置。
02
逐层查看，而不是只看一张渲染图
各分割表面拥有独立的显示开关和透明度。矢状、冠状、轴向剖切与反向保留控制用于查看内部关系；旋转、缩放和重置视角则用于在整体与局部之间切换。
03
让标记有坐标，也有修改记录
工作台提供点位、折线与区域轮廓三种标记方式。名称、作者和几何信息随标记记录，撤销与重做用于调整当前操作，保存历史用于回看不同版本。不同病例的标注分别管理。
03 / ENGINEERING NOTES
交互背后的技术
体数据与表面各司其职
Python 侧使用 SimpleITK / VTK 处理影像与分割表面，FastAPI 提供病例、资产、体数据和标注接口；浏览器使用 vtk.js 渲染三维结构，React 组织面板状态与交互。
统一坐标，分离显示变换
病例几何以 LPS 坐标和毫米为基础。相机旋转与显示控制不改写原始几何；三维点选与切片定位通过病例空间转换连接，避免以屏幕上的位置替代影像中的位置。
按病例与版本保存
SQLite 将标注与病例、几何 revision、文档 revision 关联。保存采用追加版本，遇到并发版本冲突时保留当前修改并提示重新载入，避免静默覆盖。
